2007年《能源独立和安全法案》没有修改荧光灯镇流器的标准，但要求DOE考虑对镇流器关机及待机模式下的能耗进行限定及测试。DOE被要求在2009年3月31日前修改荧光灯镇流器的测试程序，以将关待机能耗测试涵括进来。此外，根据42 U.S.C. 6295（o），DOE被要求在2010年7月1号后采纳一个标准，对镇流器关待机能源使用进行规定。
能源部经过讨论，认为关机不适用于荧光灯镇流器，最终对镇流器待机功耗测试方法进行如下确定：
CFR第430部分第B子部分的附录Q——测量荧光灯镇流器能耗的统一测试方法
1. 定义
1.1交流控制信号指的是，为控制镇流器和使镇流器进入待机模式而使用额外线路向镇流器提供的交流（AC）信号。
* * * * *
1.4 ANSI标准C82.2–2002指的是美国国家标准协会（ANSI）发布的测试标准，名为“灯镇流器美国国家标准——荧光灯镇流器的测量方法（2002）”，指定作为ANSI标准C82.2–2002。
* * * * *
1.6 直流控制信号指的是，为控制镇流器和使镇流器进入待机模式而使用额外线路向镇流器提供的直流（DC）信号。
* * * * *
1.6 电力线载波控制信号指的是，为控制镇流器和使镇流器进入待机模式而使用输入镇流器线路向镇流器提供的电力线载波信号。”
* * * * *
1.21待机模式指的是，用能产品满足以下条件所处的状态—（a）连接电源；和（b）提供一个或多个以下针对用户的特征或保护功能：（i）促进通过遥控开关（包括遥控）、传感器或定时器启动或取消其他功能（包括活动模式）。（ii）持续功能，包括信息或状态显示（包括时钟）或传感功能。
1.22无线控制信号指的是，为控制镇流器和使镇流器进入待机模式而辐射到和由镇流器接收的无线信号。
2. 测试条件
2.1 电源和光输出的测量
荧光灯镇流器的测试条件应符合于1983年10月21日通过的美国国家标准协会（ANSI）标准C82.2–1984，即“荧光灯镇流器的美国国家标准——测量方法”。有关该资料可用性的信息，见第430.22条。标准制定机构对该标准的任何后续修订将不会影响能源部的测试程序，除非由能源部对其进行修订。ANSI标准C82.2–2002的第4、5、6、7、21节描述了测试条件。在子节（2.2）中描述的测试条件适用于第3节《测试方法和测量》中的子节3.3、3.4、3.5。
2.2 待机模式功率的测量
测量待机模式功率时，无需确定是否符合[测试程序最终法规生效前]指定的荧光灯镇流器的节能标准。
荧光灯镇流器的测试条件应符合于2002年6月6日通过的美国国家标准协会（ANSI）标准C82.2–2002，即“荧光灯镇流器测量方法的美国国家标准”。有关该资料可用性的信息，见第430.22条。标准制定机构对该标准的任何后续修订将不会影响能源部的测试程序，除非由能源部对其进行修订。ANSI标准C82.2–2002的第5、7、8节描述了测量待机功率的测试条件。在子节（2.2）中描述的测试条件适用于第3节《测试方法和测量》中的子节3.5。
3. 测试方法和测量
* * * * *
3.1 应根据ANSI标准C82.2–1984执行荧光灯镇流器测试方法。应根据ANSI标准C82.2–2002使用用于测量荧光灯镇流器待机模式能耗的测试方法。
* * * * *
3.5 待机模式功率测量
3.5.1 向镇流器发送信号，指示镇流器使用合适的镇流器通信协议或系统不输出光。
3.5.2 输入功率。根据ANSI标准C82.2–2002的13节测量镇流器的输入功率（瓦特）。
3.5.3 控制信号功率。控制信号路径的功率将使用下文所述方法之一进行测量。

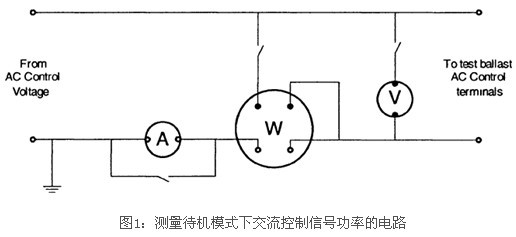

3.5.3.1 交流控制信号。使用根据图1所示电路连接至镇流器的瓦特计测量交流控制信号功率（瓦特）。

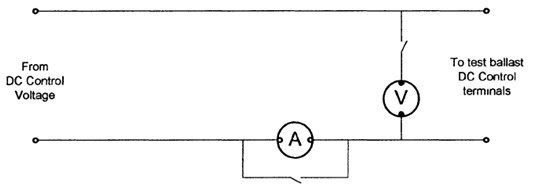

3.5.3.2 直流控制信号。根据图2所示电路，使用连接至镇流器的伏特计（V）测量直流控制信号的电压，使用连接至镇流器的安培计（A）测量其电流。

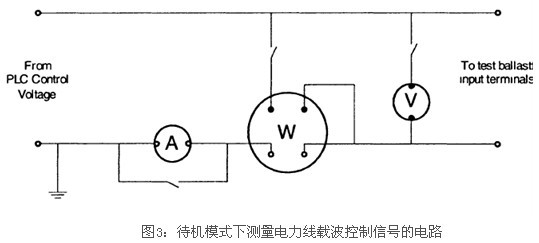

3.5.3.3 电力线载波（PLC）控制信号。根据图3所示电路，使用连接至镇流器的瓦特计（W）测量电力线载波控制信号功率（瓦特）。为正确测量电力线载波信号，瓦特计具有的频率必须高于被测量电力线载波的10倍。瓦特计也必须为高通滤波型以滤出60赫兹频率时的功率。
3.5.3.4 无线控制信号。向使用无线信号的镇流器提供的功率不易测量，但是估计远小于1.0瓦特。因此，无线控制功率不作为本测试程序的一部分进行测量。
能源部经过讨论，认为关机不适用于荧光灯镇流器，最终对镇流器待机功耗测试方法进行如下确定：
CFR第430部分第B子部分的附录Q——测量荧光灯镇流器能耗的统一测试方法
1. 定义
1.1交流控制信号指的是，为控制镇流器和使镇流器进入待机模式而使用额外线路向镇流器提供的交流（AC）信号。
* * * * *
1.4 ANSI标准C82.2–2002指的是美国国家标准协会（ANSI）发布的测试标准，名为“灯镇流器美国国家标准——荧光灯镇流器的测量方法（2002）”，指定作为ANSI标准C82.2–2002。
* * * * *
1.6 直流控制信号指的是，为控制镇流器和使镇流器进入待机模式而使用额外线路向镇流器提供的直流（DC）信号。
* * * * *
1.6 电力线载波控制信号指的是，为控制镇流器和使镇流器进入待机模式而使用输入镇流器线路向镇流器提供的电力线载波信号。”
* * * * *
1.21待机模式指的是，用能产品满足以下条件所处的状态—（a）连接电源；和（b）提供一个或多个以下针对用户的特征或保护功能：（i）促进通过遥控开关（包括遥控）、传感器或定时器启动或取消其他功能（包括活动模式）。（ii）持续功能，包括信息或状态显示（包括时钟）或传感功能。
1.22无线控制信号指的是，为控制镇流器和使镇流器进入待机模式而辐射到和由镇流器接收的无线信号。
2. 测试条件
2.1 电源和光输出的测量
荧光灯镇流器的测试条件应符合于1983年10月21日通过的美国国家标准协会（ANSI）标准C82.2–1984，即“荧光灯镇流器的美国国家标准——测量方法”。有关该资料可用性的信息，见第430.22条。标准制定机构对该标准的任何后续修订将不会影响能源部的测试程序，除非由能源部对其进行修订。ANSI标准C82.2–2002的第4、5、6、7、21节描述了测试条件。在子节（2.2）中描述的测试条件适用于第3节《测试方法和测量》中的子节3.3、3.4、3.5。
2.2 待机模式功率的测量
测量待机模式功率时，无需确定是否符合[测试程序最终法规生效前]指定的荧光灯镇流器的节能标准。
荧光灯镇流器的测试条件应符合于2002年6月6日通过的美国国家标准协会（ANSI）标准C82.2–2002，即“荧光灯镇流器测量方法的美国国家标准”。有关该资料可用性的信息，见第430.22条。标准制定机构对该标准的任何后续修订将不会影响能源部的测试程序，除非由能源部对其进行修订。ANSI标准C82.2–2002的第5、7、8节描述了测量待机功率的测试条件。在子节（2.2）中描述的测试条件适用于第3节《测试方法和测量》中的子节3.5。
3. 测试方法和测量
* * * * *
3.1 应根据ANSI标准C82.2–1984执行荧光灯镇流器测试方法。应根据ANSI标准C82.2–2002使用用于测量荧光灯镇流器待机模式能耗的测试方法。
* * * * *
3.5 待机模式功率测量
3.5.1 向镇流器发送信号，指示镇流器使用合适的镇流器通信协议或系统不输出光。
3.5.2 输入功率。根据ANSI标准C82.2–2002的13节测量镇流器的输入功率（瓦特）。
3.5.3 控制信号功率。控制信号路径的功率将使用下文所述方法之一进行测量。
3.5.3.1 交流控制信号。使用根据图1所示电路连接至镇流器的瓦特计测量交流控制信号功率（瓦特）。
3.5.3.2 直流控制信号。根据图2所示电路，使用连接至镇流器的伏特计（V）测量直流控制信号的电压，使用连接至镇流器的安培计（A）测量其电流。
3.5.3.3 电力线载波（PLC）控制信号。根据图3所示电路，使用连接至镇流器的瓦特计（W）测量电力线载波控制信号功率（瓦特）。为正确测量电力线载波信号，瓦特计具有的频率必须高于被测量电力线载波的10倍。瓦特计也必须为高通滤波型以滤出60赫兹频率时的功率。
3.5.3.4 无线控制信号。向使用无线信号的镇流器提供的功率不易测量，但是估计远小于1.0瓦特。因此，无线控制功率不作为本测试程序的一部分进行测量。
